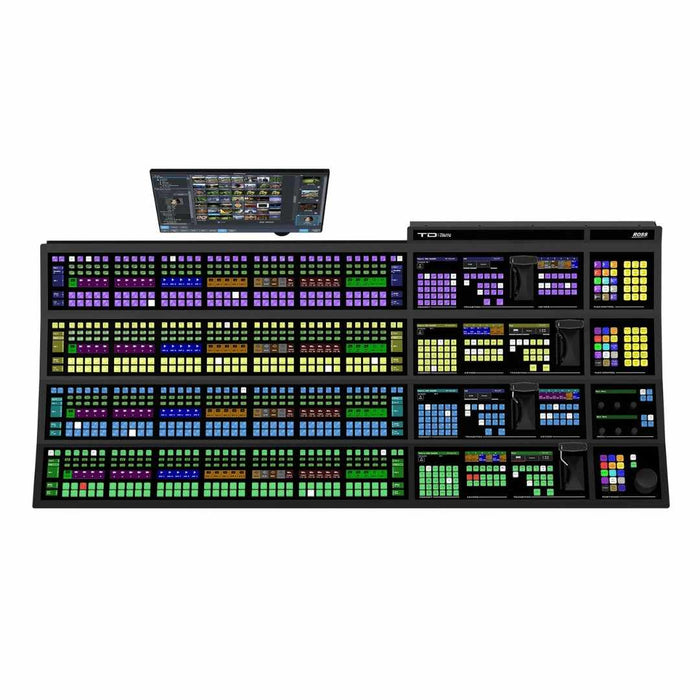

Ross Video TouchDrive TDx4 Control Panel

Ross Video TouchDrive TDx4 Control Panel

SKU TDX4-PANEL
by Ross
Rp 425,000,000 - Rp 425,000,000
Rp 425,000,000
Rp 425,000,000 - Rp 425,000,000
Rp 425,000,000

Fitur utama

- 4 row selectors/stripe & 2 delegation rows/stripe
- Next-Gen Ross Fader di quad M/E
- 35 XPT + 4 M/E + Advanced Memory Keypads per stripe
- 16 kelompok sumber & 8 delegation rows aktif simultan di seluruh panel
- Built-in DashBoard PC + 6-axis joystick + Roll Clip + Dedicated Keyer Control di 4 baris

Hubungi kami untuk mendapatkan penawaran terbaik !
CHAT FOR PRICE

Tim kami siap membantu  ·  Senin – Jumat, 08.30 – 17.30 WIB

WhatsApp
Produk ini tersedia dengan sistem Preorder
Estimasi pengiriman : 4-6 minggu
Cek Ongkir & Estimasi Tiba
Dikirim dari Gudang Jakarta Barat
Memuat…
Ross Video — TouchDrive Control Panel

Ross Video TouchDrive TDx4The Ultimate Switcher Panel. 35 XPT. Quad M/E. 4 Row Selectors. 2 Delegation Rows. Next-Gen Fader.

Panel switcher paling canggih dan berkapasitas terbesar dalam generasi expanded-row TouchDrive — TDx4 menggabungkan empat baris M/E penuh dengan arsitektur 4 crosspoint row selectors per stripe, 2 delegation rows per stripe, Next-Gen Ross Fader, Advanced Memory Keypads di setiap baris, dan built-in DashBoard PC. Disebut Ross Video sebagai "The ultimate switcher panel", TDx4 adalah pilihan tertinggi bagi Technical Director yang menuntut akses kontrol maksimal, visibilitas penuh, dan zero compromise dalam produksi live paling kompleks.

4 Full M/E Row 35 XPT Button 4 Row Selectors/Stripe 2 Delegation Rows/Stripe Next-Gen Fader Adv. Memory Keypad/Row IPS Touch Display 6-Axis Joystick Built-in DashBoard Ultimate Switcher Panel
4M/E
Baris Kontrol
Quad M/E expanded
row architecture
4×row
Row Selector/Stripe
+1 vs TD4
akses sumber lebih banyak
2×del
Delegation Row/Stripe
2× vs TD4
fungsi lebih banyak
35XPT
Crosspoint Button
Direct access
per baris M/E
National Broadcast News Production Sports Broadcast OB Truck Multi-Program Live Large Venue
Deskripsi Produk

Ross Video TouchDrive TDx4 adalah panel switcher paling canggih yang pernah ada dalam keluarga TouchDrive empat baris — dijuluki oleh Ross Video sendiri sebagai "The ultimate switcher panel". TDx4 menggabungkan kapasitas empat baris M/E penuh dengan arsitektur expanded-row generasi terbaru: 4 crosspoint row selectors per stripe dan 2 delegation rows per stripe, memberikan akses langsung ke lebih banyak sumber dan fungsi dari setiap baris tanpa perlu re-assignment selama siaran berlangsung. Ini adalah TDx3 dengan satu baris M/E tambahan — seluruh kelebihan arsitektur expanded-row yang sama, kini dalam empat baris yang beroperasi secara bersamaan.

Next-Gen Ross Fader yang didesain ulang menggantikan fader generasi sebelumnya, menghadirkan presisi dan durabilitas yang lebih tinggi untuk penggunaan broadcast intensif 24/7. Advanced Memory Keypads independen di setiap dari empat baris memberikan kontrol memory bertingkat: Global/Local Memory Control, link multi-level ME/MiniME/Canvas/Chroma-Key, dan override patented Memory AI. IPS touch display di setiap modul, 6-axis joystick presisi, built-in DashBoard PC, dan Dedicated Keyer Control per baris melengkapi arsenal produksi yang tidak tertandingi — TDx4 adalah panel untuk Technical Director yang tidak mau berkompromi dalam apapun.

"The ultimate switcher panel" — Ross Video. TDx4 adalah panel tertinggi dalam arsitektur expanded-row: 4 stripes × 4 row selectors × 2 delegation rows = akses langsung ke jumlah sumber dan fungsi yang tidak tertandingi dalam keluarga TouchDrive empat baris. Satu-satunya panel yang melampaui TDx4 adalah TDx5L — lima stripes dengan 45 XPT untuk fasilitas broadcast skala terbesar.
Fitur Utama & Keunggulan
4 Row Selectors × 4 Stripes — 16 kelompok sumber aksesibel langsung tanpa paging
Dengan 4 assignable crosspoint row selectors di setiap dari 4 stripes, TDx4 memiliki total 16 kelompok sumber yang dapat diakses langsung (4 per stripe × 4 stripe) tanpa harus melakukan paging atau re-assignment. Dibandingkan TD4 yang hanya memiliki 3 row selectors per stripe (total 12 kelompok), TDx4 memberikan 33% lebih banyak akses langsung ke kamera, VTR, grafis, dan auxiliary feed di setiap baris. Untuk produksi besar dengan jumlah sumber yang sangat banyak, ini secara fundamental mengubah cara operator mengelola routing selama siaran berlangsung.
2 Delegation Rows × 4 Stripes — 8 baris delegation fungsi simultan di seluruh panel
Dua user-configurable Key, Aux, Memory, dan Macro Delegation Rows di setiap dari 4 stripes menghasilkan total 8 baris delegation yang aktif secara bersamaan di seluruh panel — 4 lebih banyak dari TD4 yang hanya memiliki 1 delegation row per stripe (total 4). Setiap baris M/E dapat menampilkan dua set fungsi berbeda secara simultan: misalnya satu baris delegation untuk keyer dan memory, baris kedua untuk aux bus routing dan macro khusus produksi. Bagi fasilitas dengan workflow kompleks yang membutuhkan akses ke banyak jenis fungsi berbeda di setiap M/E secara bersamaan, TDx4 mengeliminasi kebutuhan delegation switching hampir sepenuhnya.
Next-Gen Ross Fader di quad M/E — presisi dan durabilitas untuk broadcast 24/7
TDx4 menghadirkan Next-Gen Ross Fader yang didesain ulang secara menyeluruh di semua posisi fader — menghadirkan responsivitas lebih tinggi, feel yang lebih presisi, dan durabilitas yang ditingkatkan untuk intensitas penggunaan broadcast nasional 24/7. Bagi Technical Director yang mengoperasikan empat M/E secara bersamaan dengan transisi yang harus sempurna setiap kali, fader generasi terbaru ini memberikan kepercayaan diri yang lebih tinggi dalam setiap eksekusi. Menggabungkan keandalan iconic fader Ross Video yang sudah terbukti dengan inovasi desain modern yang lebih responsif dan tahan lama.
Advanced Memory Keypads di 4 baris — Global/Local Memory, MemoryAI, multi-level link per stripe
Advanced Memory Keypads independen di setiap dari empat stripes memberikan kontrol memory bertingkat yang canggih secara bersamaan di seluruh panel: beralih antara Global dan Local Memory Control per stripe secara independen, link ME/MiniME/Canvas/Chroma-Key ke satu memory store atau recall dalam satu operasi, dan override patented Memory AI sesuai kebutuhan produksi real-time. Dikombinasikan dengan 4 row selectors dan 2 delegation rows per stripe, TDx4 memberikan operator akses ke jumlah sumber, fungsi, dan memory states yang paling besar yang pernah ada dalam satu panel produksi Ross Video empat baris.
IPS Touch Display + Built-in DashBoard — ekosistem produksi terpadu generasi terbaru di 4 baris
IPS touch display berkualitas tinggi terintegrasi di setiap modul di keempat stripes menampilkan nama sumber, ikon, memory, Custom Control Macro, dan status keyer secara real-time — di seluruh 4 baris M/E yang aktif bersamaan. Built-in DashBoard PC menghilangkan kebutuhan komputer server eksternal: trigger XPression graphics, playback Tria+ video clips, kontrol Ultrix crosspoints, dan hampir semua perangkat DashBoard-compatible semuanya dari satu panel yang mengelola empat M/E. Live Assist DashBoard auto-follows baris aktif. Port DisplayPort untuk optional 15.6" touchscreen yang diberi daya langsung dari panel.
6-axis joystick + Roll Clip + Dedicated Keyer Control di 4 baris — presisi tanpa kompromi
6-axis joystick generasi terbaru dengan 15 IPS Dynamic Control Button memberikan presisi tinggi untuk DVE movement dan key positioning di seluruh empat baris M/E. Fitur eksklusif Roll Clip dengan user-definable pre-roll duration otomatis mem-roll server saat source dibawa ke udara — krusial untuk produksi live yang mengandalkan timing clip yang sempurna di keempat baris. Dedicated Keyer Control per baris dengan touch mnemonic, delegation button individu, Cut/Auto-Trans per keyer, dan status at-a-glance memberikan visibilitas dan kontrol penuh atas setiap keyer di keempat baris M/E secara bersamaan — tanpa harus navigasi menu di tengah siaran.
Panel & Button — Expanded Row Architecture
Direct access crosspoint35 button — full RGB LED glow per button
Jumlah baris (stripe)4 Assignable Mix Effects Control Rows (Stripes) — independen dan simultan
Row selectors per stripe4 Assignable Crosspoint Row Selectors per Stripe (TD4: 3) — +33% lebih banyak kelompok sumber
Total row selector groups16 kelompok (4 per stripe × 4 stripe) — akses langsung ke sumber lebih banyak tanpa paging
Delegation rows per stripe2 User-Configurable Key, Aux, Memory & Macro Delegation Rows per Stripe (TD4: 1) — 2× lebih banyak
Total delegation rows8 baris delegation aktif simultan di seluruh panel (2 per stripe × 4 stripe)
Advanced Memory Keypad✓ — tersedia independen di setiap dari 4 baris M/E
Global / Local MemoryYa — beralih antara Global dan Local Memory Control per stripe secara independen
Multi-level Memory linkYa — link ME, MiniME, Canvas, dan Chroma-Key ke satu memory store atau recall per stripe
MemoryAI overrideYa — override programmed PGM, EFF Dissolve, atau patented MemoryAI mode
Panel GlowFull RGB LED — skema warna adjustable per user untuk Keyer, ME, status baris, dan lainnya
Next-Gen Ross Fader
Fader generasiNext-Gen Ross Fader — redesign menyeluruh dari generasi sebelumnya (TD4 Standard Fader)
PeningkatanPresisi lebih tinggi · durabilitas ditingkatkan · responsivitas lebih baik untuk intensitas broadcast 24/7
KetersediaanEksklusif di seri TDx (TDx3, TDx4, TDx5L) — tidak ada di TD3, TD4 generasi standar
Perbandingan TDx4 vs TD4 — Panduan Pemilihan
Row selectorsTDx4: 4/stripe · TD4: 3/stripe — TDx4 memberikan 33% lebih banyak akses sumber langsung
Delegation rowsTDx4: 2/stripe · TD4: 1/stripe — TDx4 memberikan 2× lebih banyak fungsi simultan per baris
FaderTDx4: Next-Gen Fader · TD4: Standard Fader generasi sebelumnya
XPT & stripesIdentik: 35 XPT · 4 stripes · Advanced Memory Keypads per stripe
Pilih TDx4 jikaButuh akses sumber dan fungsi maksimal per stripe + Next-Gen Fader — zero compromise
Pilih TD4 jika3 row selectors/stripe sudah cukup dan standard fader sesuai workflow yang ada
TDx4 vs TDx5L — Panduan ke Level Berikutnya
TDx4 stripes4 Stripes (Quad M/E)
TDx5L stripes5 Stripes (Quint M/E) — satu baris M/E lebih
TDx4 XPT35 Crosspoint Buttons
TDx5L XPT45 Crosspoint Buttons — 10 lebih banyak
Arsitektur per stripeIdentik: 4 row selectors · 2 delegation rows · Next-Gen Fader · Advanced Memory Keypads
TDx5L statusNEW — diumumkan 2026, tersedia sebagai produk terbaru dalam keluarga TouchDrive
Dedicated Keyer Control per Stripe (4 Baris)
Touch MnemonicFull keyer information dan kontrol via touch display per keyer di setiap stripe
Keyer delegationIndividual Keyer delegation dan control button per stripe — independen di 4 baris sekaligus
Keyer Cut & Auto-TransDedicated Keyer Cut dan Auto-Trans button per keyer di setiap stripe
Layer statusAt-a-glance layer status — visibilitas penuh status setiap keyer di keempat stripe sekaligus
Display & Touch Interface
Touch displayIPS touch display terintegrasi di setiap modul di keempat stripe — resolusi tinggi, kaya warna
Informasi displayNama sumber · ikon · nama memory · Custom Control Macro · status keyer · row functions
TouchMapYa — konfigurasi bus map per stripe via touch secara independen
Gesture controlYa — swipe untuk memilih fungsi dan parameter
Memory Inclusions displayYa — tampilkan elemen yang termasuk dalam memory recall sebelum dieksekusi per stripe
On Panel Quick MenuYa — auto-follows konteks stripe aktif untuk fine-tuning via knob
Vertical Row DisplayYa — full touch control, akses row functions atau TouchMap untuk setiap stripe
Joystick & Kontrol Tambahan
Joystick6-Axis Control Joystick — presisi tinggi untuk DVE movement di seluruh baris M/E
Dynamic control button15 IPS Dynamic Control Button terintegrasi pada joystick area
Joystick Hold & ResetYa — dedicated button
Roll Clip (eksklusif)Ya — otomatis roll server/clip player saat dibawa ke udara · user-definable pre-roll duration
Advanced Transition ControlIndustry-standard Next Transition layout · modifikasi parameter via touch · user button untuk memory/custom control per stripe
Built-in DashBoard PC
DashBoardBuilt-in Linux-based DashBoard PC — tidak perlu komputer eksternal terpisah
Live AssistDashBoard screen auto-follows operasi stripe aktif secara real-time
Integrasi perangkatXPression graphics · Tria+ video server · Ultrix crosspoints · semua perangkat DashBoard-compatible
Display Port1× DisplayPort — untuk optional 15.6" Ross 1080p touchscreen atau monitor user-supplied
Monitor powerTouch Monitor PSU port — power untuk optional touch display langsung dari panel
Koneksi & Port
Koneksi switcher1× Ethernet — koneksi ke switcher frame via TCP/IP
USB (rear)4× USB Type-A — untuk keyboard, mouse, dan koneksi optional touch display
USB (front)1× USB — akses mudah operator · save/load file sets · upload stills, animasi, clip ke storage frame
Micro SD1× Micro SD card slot — untuk recovery
Service port1× 6-pin service port — untuk Tech Support
Kompatibilitas & Mounting
Kompatibel denganGraphite (semua model) · Carbonite Ultra · Carbonite Ultra 60 · Ultrix Carbonite · Ultrix Acuity
Tidak kompatibelCBF-109 · CBF-113 frame

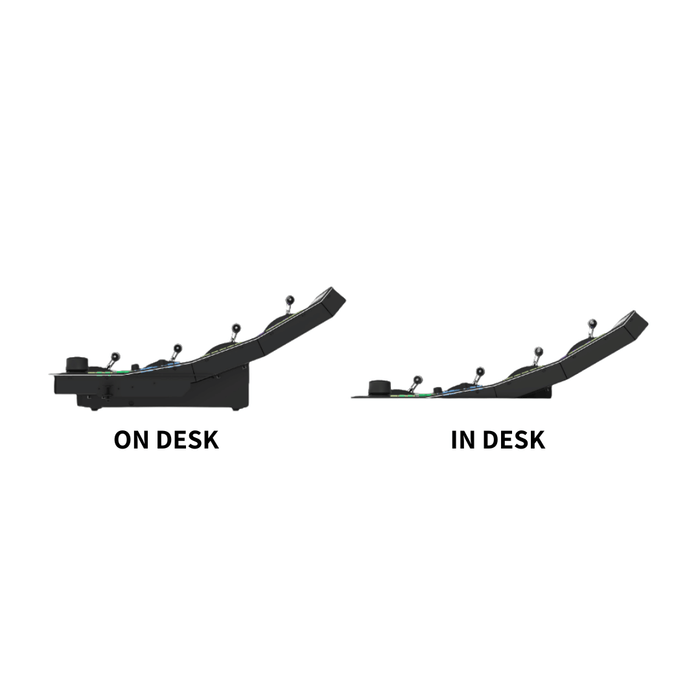

MountingOn-desk (dengan table support) · in-desk (table support dapat dilepas) — hardware inklusif
DXF/CAD drawingsTersedia dari halaman TouchDrive Ross Video — paket TD Modular untuk in-desk planning
Power & Lingkungan
Power supplyDual PSU standard — 2× PSU aktif dari hari pertama (+PSU tambahan untuk redundancy)
Input voltage100–120V~ · 200–240V~ · 47–63Hz
Power buttonYa — dilindungi dari benturan tidak sengaja · accessible saat in-desk mounted
CPU Reset buttonYa
Suhu operasi0° – 40°C (32° – 104°F)
Suhu penyimpanan-20° – 85°C (-4° – 185°F)
Garansi1 Tahun Comprehensive Warranty · Extended Warranty (RossCare) tersedia
  • ✓Ross Video TouchDrive TDx4 — unit control panel quad M/E 35 XPT expanded-row generasi terbaru
  • ✓Dual Power Supply Unit (PSU) — 2× PSU standard aktif dari hari pertama
  • ✓Hardware on-desk mounting — table support inklusif
  • ✓Hardware in-desk mounting — dapat dilakukan dengan melepas table support
  • ✓Kabel power
  • ✓Dokumentasi — quick start guide
Tidak termasuk — tersedia sebagai aksesori terpisah:
Optional Touch Display 15.6" (Ross Video) · PSU tambahan untuk redundancy · Rack-mounted Ultripower PSU · Kabel Ethernet ke switcher frame · Monitor arm · Kabel HDBNC to BNC
TouchDrive TDx4 tidak kompatibel dengan frame CBF-109 dan CBF-113. TDx4 adalah puncak dari keluarga TouchDrive empat baris expanded-gen. Jika membutuhkan lima baris M/E dengan 45 XPT, pertimbangkan TouchDrive TDx5L — panel terbaru dan terbesar yang diumumkan 2026. Untuk in-desk mounting, scale DXF/CAD drawings TDx4 tersedia dari halaman TouchDrive resmi Ross Video (paket TD Modular).
1 Tahun
Garansi Resmi Ross Video
1 Year Comprehensive Warranty · Extended Warranty (RossCare) tersedia
Cakupan Garansi Standar
  • Cacat material dan cacat pabrikasi pada unit control panel dan komponen internalnya termasuk Next-Gen Fader
  • Kerusakan komponen elektronik, IPS touch display, Advanced Memory Keypad, dan panel button akibat cacat produksi
  • Penggantian unit atau perbaikan oleh teknisi resmi Ross Video
  • Dukungan teknis gratis 24/7 via telepon dan email seumur hidup produk — tanpa biaya tambahan
Extended Warranty (RossCare)
  • Perpanjangan garansi hardware dan software maintenance — tersedia sebagai opsi tahunan
  • Enhanced Service Level Agreement — respons teknis lebih cepat dan terstruktur
  • Akses ke Operational Training, Technical Training, dan Commissioning dari Ross Video
Tidak Termasuk Garansi
  • Kerusakan akibat jatuh, benturan fisik, atau paparan cairan pada panel
  • Kerusakan akibat penggunaan tidak sesuai spesifikasi atau voltase yang tidak sesuai
  • Kerusakan akibat modifikasi atau perbaikan yang tidak dilakukan oleh teknisi resmi Ross Video
  • Kerusakan pada port Ethernet, USB, atau DisplayPort akibat pemasangan kabel yang tidak tepat
  • Next-Gen Fader yang rusak akibat penggunaan di luar spesifikasi atau paparan cairan
  • Touch display opsional dan aksesori yang dibeli terpisah — memiliki ketentuan garansi tersendiri
Cara Klaim Garansi

Hubungi tim Core Media Indonesia melalui WhatsApp atau email dengan menyertakan bukti pembelian, nomor seri produk, dan deskripsi kerusakan. Unit akan diperiksa dan dikoordinasikan dengan tim teknis resmi Ross Video untuk penanganan sesuai kebijakan garansi atau RossCare yang berlaku.
