Blackmagic Design UpDownCross 100G

Blackmagic Design UpDownCross 100G

SKU CONVNVIPJ/STG/100G
by Blackmagic Design
Rp 54.000.000 - Rp 54.000.000
Rp 54.000.000
Rp 54.000.000 - Rp 54.000.000
Rp 54.000.000
Termasuk PPN 11%

Fitur utama

• 8 channel Up/Down/Cross conversion simultan dan independen
• 100G Ethernet native SMPTE-2110 — 1 port untuk 8 input & 8 output
• Dual 100G Ethernet — full SMPTE 2022-7 Seamless Protection Switching
• Mendukung SD, HD, Ultra HD hingga 2160p60
• Dedicated NMOS IS-04/IS-05 control port terpisah
• PTP clock sync — IEEE 1588-2008, ST 2059-1 & ST 2059-2
• Front panel 2.2" LCD + speaker + headphone monitoring
• 1RU rack mount, front-to-back cooling senyap
• Dual redundant AC power supply

Produk ini tersedia dengan sistem Preorder
Estimasi pengiriman : 4-8 minggu
WhatsApp
Blackmagic Design — Standards Converter

Blackmagic UpDownCross 100G8 Channel. 100G Ethernet. SMPTE-2110 Native. SMPTE 2022-7.

Standards converter 8 channel dengan koneksi SMPTE-2110 native via 100G Ethernet, dirancang untuk fasilitas broadcast IP modern. Mengonversi hingga 8 channel SD, HD, dan Ultra HD secara simultan ke standar manapun — semua melalui satu koneksi 100G. Dilengkapi dual 100G Ethernet untuk full SMPTE 2022-7 redundancy, dual redundant AC power supply, dan dedicated NMOS control port dalam desain 1RU yang ringkas.

8 Channel Simultan 100G Ethernet SMPTE-2110 Native SMPTE 2022-7 Up/Down/Cross SD · HD · Ultra HD NMOS IS-04/IS-05 1RU Rack Mount
8ch
Channel Konversi
Simultan independen
Up/Down/Cross
100G
Ethernet
2× redundant port
SMPTE 2022-7
2160p60
Format Maksimum
SD · HD · Ultra HD
semua standar
1RU
Form Factor
Front-to-back cooling
dual redundant PSU
Deskripsi Produk

Blackmagic UpDownCross 100G adalah standards converter 8 channel berkinerja tinggi dengan koneksi SMPTE-2110 native via 100G Ethernet. Dirancang untuk infrastruktur broadcast IP modern, live production truck, dan fasilitas dengan kepadatan channel tinggi — perangkat ini mengonversi hingga 8 channel SD, HD, dan Ultra HD secara simultan ke standar apapun yang dibutuhkan, semuanya melalui satu koneksi 100G Ethernet. Karena satu port 100G mampu menangani 8 input dan 8 output sekaligus, cukup satu kabel untuk mengelola delapan channel konversi penuh.

Dua port 100G Ethernet memungkinkan full SMPTE 2022-7 Seamless Protection Switching — sistem terus membandingkan dua jalur jaringan independen sehingga siaran tidak pernah putus bahkan saat terjadi kegagalan jaringan. Dedicated NMOS control port memisahkan lalu lintas routing dari media network. Desain 1RU dengan front-to-back cooling yang senyap, dual redundant AC power supply, front panel 2.2" LCD dengan speaker dan headphone output — menjadikan UpDownCross 100G solusi standards conversion yang komprehensif untuk broadcast IP skala penuh.

"In television, the video standards are often wrong, and we need to shield our system from crazy video standards. The new UpDownCross 100G handles 8 channels in a single rack unit, and because one 100G port does 8 inputs and 8 outputs, you only need one connection for 8 channels." — Grant Petty, CEO Blackmagic Design (NAB 2026)
Fitur Utama & Keunggulan
8 channel simultan — Up, Down, Cross conversion via satu koneksi 100G
Delapan channel konversi yang sepenuhnya independen berjalan secara simultan — masing-masing dapat melakukan up-conversion, down-conversion, atau cross-conversion ke standar yang berbeda pada saat yang sama. Satu port 100G Ethernet menangani 8 input dan 8 output sekaligus, menyederhanakan infrastruktur kabel secara drastis dibanding solusi berbasis SDI konvensional.
Dual 100G Ethernet — full SMPTE 2022-7 Seamless Protection Switching
Dua port 100G Ethernet terpisah memberikan redundansi penuh sesuai standar SMPTE ST 2022-7. Sistem terus memantau dan membandingkan stream RTP di dua jalur jaringan independen secara bersamaan — bila satu jalur gagal, switching ke jalur cadangan terjadi secara seamless tanpa kehilangan satu frame pun. Kualitas siaran terjaga bahkan saat terjadi kegagalan infrastruktur jaringan.
SMPTE-2110 native — mendukung SD, HD, Ultra HD hingga 2160p60
Dibangun di atas transport SMPTE ST 2110 secara native, bukan sebagai lapisan konversi di atas SDI. Mendukung seluruh standar video dari SD (525i/625i) hingga Ultra HD 2160p60, termasuk semua frame rate broadcast standar (23.98, 24, 25, 29.97, 30, 50, 59.94, 60fps). Video 10-bit, audio, dan ancillary data ditransmisikan dengan sinkronisasi PTP yang frame-accurate.
Dedicated NMOS control port — isolasi traffic routing dari media network
Port NMOS dedicated via RJ45 terpisah memungkinkan konfigurasi dan routing via NMOS IS-04/IS-05 tanpa mencampur lalu lintas control dengan media network 100G. Mendukung NMOS IS-04 v1.3.2 untuk discovery dan registration, NMOS IS-05 v1.1.2 untuk connection management, serta BCP-002-01 dan BCP-004-01 untuk natural grouping dan receiver capabilities.
1RU rack mount — front-to-back cooling senyap, dual redundant PSU
Desain 1RU yang efisien dengan sistem pendinginan front-to-back yang sangat senyap — ideal untuk rack di control room yang membutuhkan operasi tenang. Dual redundant AC power supply memastikan keandalan operasi broadcast 24/7. Front panel 2.2" color LCD dengan knob dan tombol kontrol memberikan monitoring status real-time, sementara speaker dan headphone output memungkinkan audio confidence monitoring langsung dari unit.
PTP clock synchronization — IEEE 1588-2008, ST 2059-1 & ST 2059-2
Sinkronisasi waktu yang frame-accurate menggunakan Precision Time Protocol (PTP) sesuai standar IEEE 1588-2008 (PTP v2), ST 2059-1, dan ST 2059-2 — kompatibel penuh dengan ekosistem SMPTE-2110 broadcast. Memastikan seluruh 8 channel konversi tersinkronisasi sempurna dalam sistem IP broadcast yang lebih besar.
Konversi & Channel
Jumlah channel8 channel simultan — independen
Tipe konversiUp · Down · Cross conversion
Format input/outputSD · HD · Ultra HD hingga 2160p60
Konversi simultan8 channel independen — masing-masing dapat berbeda standar output
Standar Video yang Didukung
SD525i59.94 NTSC · 625i50 PAL
HD720p50 · 720p59.94 · 720p60 · 1080i50 · 1080i59.94 · 1080i60 · 1080p23.98 · 1080p24 · 1080p25 · 1080p29.97 · 1080p30 · 1080p47.95 · 1080p48 · 1080p50 · 1080p59.94 · 1080p60 · 1080PsF25 · 1080PsF29.97 · 1080PsF30
Ultra HD2160p23.98 · 2160p24 · 2160p25 · 2160p29.97 · 2160p30 · 2160p47.95 · 2160p48 · 2160p50 · 2160p59.94 · 2160p60
Jaringan & IP

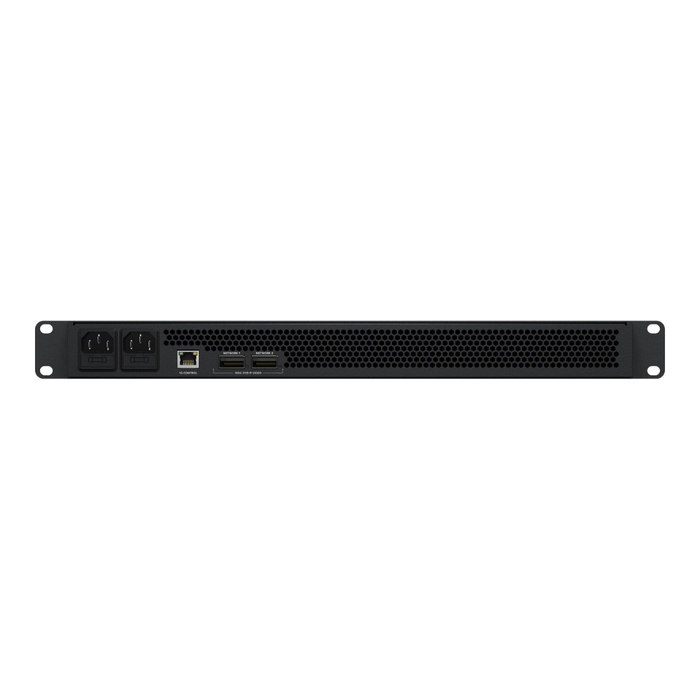

100G Ethernet2× 100G QSFP28 — untuk SMPTE-2110 IP video (redundant SMPTE 2022-7)
NMOS control port1× RJ45 dedicated — terpisah dari media network
Computer interfaceUSB-C — konfigurasi dan firmware update
RedundansiSMPTE ST 2022-7 Seamless Protection Switching
SMPTE 2110 Compliance
SMPTE 2110-20Uncompressed video — IGMP v2
SMPTE 2110-21Traffic shaping — Sender: Narrow · Receiver: Narrow, Wide Synchronous, Asynchronous
SMPTE 2110-30PCM audio — Conformance level: Level C
SMPTE 2110-40Ancillary data — RP 188/SMPTE 12M-2, closed captioning, HDR static metadata
PTPIEEE 1588-2008 (PTP v2) · ST 2059-1 · ST 2059-2
NMOS Compliance
NMOS IS-04v1.3.2 — Discovery and Registration · Peer-to-peer via mDNS/DNS-SD
NMOS IS-05v1.1.2 — Connection Management
NMOS BCP-002-01Natural Grouping
NMOS BCP-004-01Receiver capabilities
Audio
Audio sampling48 kHz · 24-bit
Audio monitoringFront panel speaker built-in · 1× headphone jack
Embedded audio16 channel embedded per video channel
Video Processing
Color precision10-bit YUV 4:2:2
Color spaceRec. 601 · Rec. 709 · Rec. 2020
SDI metadataRP 188/SMPTE 12M-2 · closed captioning
Front Panel & Kontrol

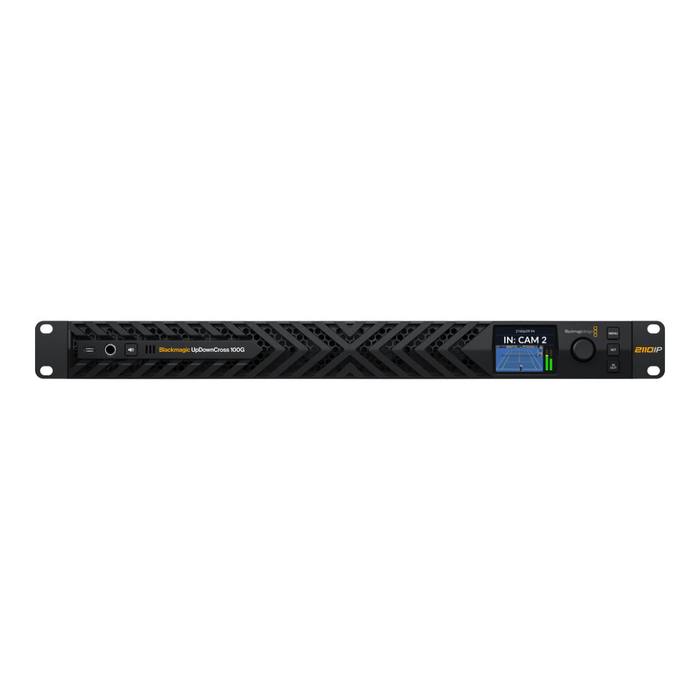

Display2.2" color LCD — monitoring video, audio, status, timecode, menu
Kontrol panelSpin knob + 6 tombol untuk navigasi menu dan pengaturan perangkat
Audio monitoringBuilt-in speaker + headphone jack di front panel
Lokalisasi13 bahasa — termasuk Indonesia
Power & Fisik
Form factor1RU rack mount
CoolingFront-to-back — senyap untuk rack di control room
Power supplyDual redundant AC · 100–240V 50/60Hz · 2× IEC C14
Suhu operasi5° – 40°C
Suhu penyimpanan-20° – 60°C
Kelembapan0% – 90% non-condensing
Software & Garansi
macOSMac 14.0 Sonoma · Mac 15.0 Sequoia atau lebih baru
WindowsWindows 10 dan 11
Garansi1 Tahun Limited Manufacturer's Warranty
  • ✓Blackmagic UpDownCross 100G — unit converter
  • ✓Welcome wallet dengan QR code untuk download software
Tidak termasuk dalam paket:
Kabel 100G QSFP28 · Kabel RJ45 untuk NMOS control port · Kabel USB-C · Rack mounting ears (periksa ketersediaan di reseller)
Untuk full SMPTE 2022-7 redundancy, diperlukan dua jalur jaringan 100G yang sepenuhnya terpisah dan independen. Blackmagic UpDownCross 100G kompatibel dengan ekosistem 100G Blackmagic Design lainnya seperti Blackmagic Ethernet Switch 360P, Ethernet Switch 820, dan StudioBridge 100G.
1 Tahun
Garansi Resmi Blackmagic Design
1 Year Limited Manufacturer's Warranty
Cakupan Garansi
  • Cacat material dan cacat pabrikasi pada unit converter
  • Kerusakan komponen elektronik internal akibat cacat produksi
  • Penggantian unit atau perbaikan oleh teknisi resmi
Tidak Termasuk Garansi
  • Kerusakan akibat instalasi yang tidak sesuai spesifikasi
  • Kerusakan akibat tegangan listrik tidak stabil atau tidak sesuai
  • Kerusakan akibat modifikasi atau perbaikan tidak resmi
  • Kerusakan pada port QSFP28 akibat pemasangan kabel yang tidak tepat
  • Fan pendingin — memiliki masa garansi tersendiri sesuai kebijakan Blackmagic Design
Cara Klaim Garansi

Hubungi tim Core Media Indonesia melalui WhatsApp atau email dengan menyertakan bukti pembelian, nomor seri produk, dan deskripsi kerusakan. Unit akan diperiksa dan diproses sesuai kebijakan garansi resmi Blackmagic Design.
