| Informasi Produk |
|---|
| Model |

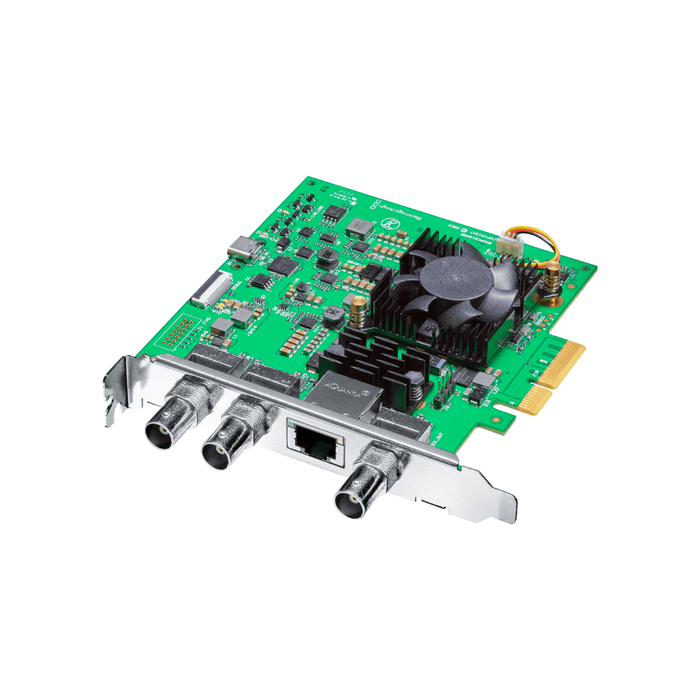

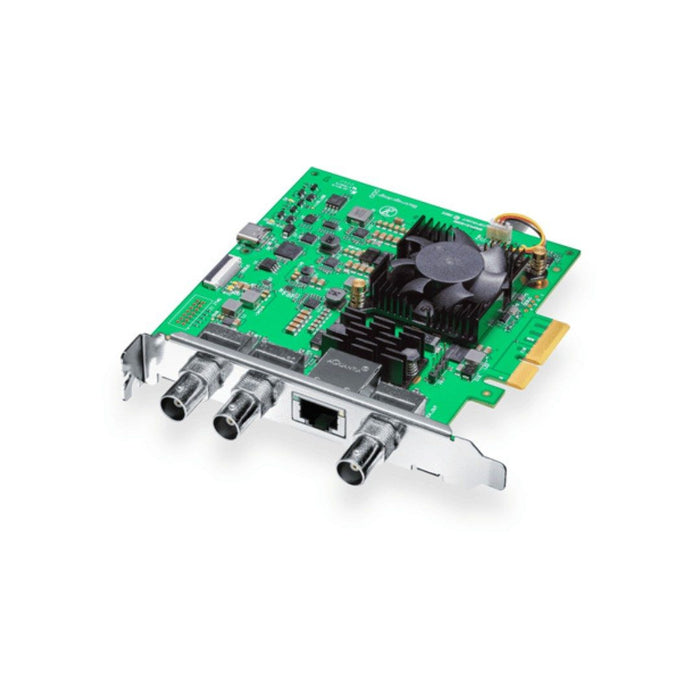

Blackmagic Design DeckLink IP/SDI HD |
| Jenis Produk |
PCI Express video capture and playback card untuk workflow SDI dan IP broadcast |
| Fungsi Utama |
Capture dan playback video melalui Ethernet SMPTE ST 2110 serta koneksi 3G-SDI bidirectional |
| IP Video Channels |
2 channel input dan 2 channel output melalui 10G Ethernet; tiap channel hingga 1080p60 dengan 16 channel audio |
| SDI Connections |
2 × bidirectional SD/HD 12-bit; setiap koneksi dapat dikonfigurasi secara independen sebagai input atau output |
| Physical Installation |
PCI Express full-height card |
| Koneksi Video SDI |
|---|
| SDI Ports |
2 × bidirectional 3G-SDI, independen dan dapat dikonfigurasi sebagai input atau output |
| SDI Video Standards |
SD dan HD hingga 1080p60 |
| SDI Audio |
16 channel embedded audio pada format SD dan HD |
| SDI Compliance |
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A dan B, ITU-R BT.656, ITU-R BT.601 |
| SDI Metadata Support |
RP 188/SMPTE 12M-2 dan closed captioning |
| Sync Output |
Tri-Sync atau Black Burst |
| Koneksi IP dan Komputer |
|---|
| 10G Ethernet Port |
1 × 10G BASE-T melalui konektor RJ45 |
| IP Video Channels |
2 input channel dan 2 output channel; masing-masing hingga 1080p60 dengan 16 channel audio |
| Computer Interface |
PCI Express 4-lane Generation 2, kompatibel dengan slot PCI Express 4-lane, 8-lane, dan 16-lane |
| IP Audio |
PCM audio melalui SMPTE ST 2110-30, conformance Level C |
| IP Ancillary Data |
SMPTE ST 2110-40; mendukung akses ke ancillary data stream termasuk timecode, closed captioning, dan HDR static metadata |
| Codec yang Didukung |
|---|
| Supported Codecs |
AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR, DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy |
| Uncompressed Video |
8-bit 4:2:2, 10-bit 4:2:2, dan 10-bit 4:4:4 |
| Standar Video |
|---|
| SD Video |
525i59.94 NTSC, 625i50 PAL |
| HD 720p |
720p50, 720p59.94, 720p60 |
| HD 1080i |
1080i50, 1080i59.94, 1080i60 |
| HD 1080p |
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 |
| HD 1080PsF |
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30; hanya melalui SDI |
| Multi Rate Support |
Standar video SD dan HD; format video dapat dikonfigurasi melalui Desktop Video Utility atau DeckLink SDK sesuai channel yang digunakan |
| Format Warna, Audio, dan HDR |
|---|
| Color Precision |
8-bit, 10-bit, dan 12-bit RGB 4:4:4 untuk format hingga 1080p30; 8-bit dan 10-bit YUV 4:2:2 untuk semua mode yang didukung |
| Color Space |
Rec. 601, Rec. 709, Rec. 2020 |
| Audio Sampling |
24-bit, 48 kHz |
| HDR Support |
HDR static metadata packing, HLG, dan PQ transfer characteristics |
| Color Space Conversion |
Hardware-based real-time color space conversion |
| Kepatuhan IP Broadcast |
|---|
| SMPTE ST 2110-20 |
Uncompressed video; IGMP v2/v3 |
| SMPTE ST 2110-21 |
Traffic shaping: Sender Narrow; Receiver Narrow, Wide Synchronous, dan Asynchronous |
| SMPTE ST 2110-30 |
PCM audio, conformance Level C |
| SMPTE ST 2110-40 |
Ancillary data, termasuk RP 188/SMPTE 12M-2, closed captioning, dan HDR static metadata |
| Precision Time Protocol |
IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2 |
| NMOS IS-04 |
Discovery and registration v1.3.2; peer-to-peer melalui mDNS/DNS-SD |
| NMOS IS-05 |
Connection management v1.1.2 |
| NMOS BCP-002-01 |
Natural Grouping |
| NMOS BCP-004-01 |
Receiver capabilities |
| Software dan Sistem Operasi |
|---|
| Software Included — macOS / Windows |
Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility, dan Blackmagic driver |
| Software Included — Linux |
Media Express, Blackmagic Desktop Video Utility, dan Blackmagic driver |
| Firmware Upgrade |
Firmware terintegrasi dengan software driver dan dimuat saat sistem dimulai atau melalui updater software |
| Compatible Applications |
DaVinci Resolve, Final Cut Pro, Adobe Premiere Pro, Avid Media Composer, Fusion, Adobe After Effects, vMix, OBS Studio, Wirecast, dan aplikasi lain yang kompatibel; dukungan bergantung pada vendor software |
| macOS |
macOS 15 Sequoia dan macOS 26 Tahoe atau versi lebih baru |
| Windows |
Windows 10 64-bit dan Windows 11 |
| Linux |
Didukung; persyaratan sistem mengikuti versi driver dan konfigurasi komputer yang kompatibel |
| Kebutuhan Daya |
|---|
| Power Consumption |
10 W |
| Spesifikasi Lingkungan |
|---|
| Suhu Operasional |
5°C hingga 40°C |
| Suhu Penyimpanan |
-20°C hingga 45°C |
| Kelembapan Relatif |
0% hingga 90%, non-condensing |
| Garansi |
|---|
| Garansi Pabrikan |
3 tahun garansi terbatas pabrikan |
