Blackmagic Design StudioBridge 100G

Blackmagic Design StudioBridge 100G

SKU CONVNVIPR/SBD100X2
by Blackmagic Design
Rp 55.380.000 - Rp 55.380.000
Rp 55.380.000
Rp 55.380.000 - Rp 55.380.000
Rp 55.380.000
Termasuk PPN 11%

Fitur utama

• Bridge single 100G kamera ke dual redundant 100G — SMPTE 2022-7 penuh
• Dua camera port 100G — bisa digabung jika total bandwidth ≤ 100 Gb/s
• Dual 100G broadcast port — SMPTE 2022-7 Seamless Protection Switching
• Channel 10G Ethernet terpisah untuk aksesori
• Dedicated NMOS IS-04/IS-05 control port terpisah
• PTP clock sync — IEEE 1588-2008, ST 2059-1 & ST 2059-2
• Mendukung HD dan Ultra HD hingga 2160p60 — auto-detect
• Front panel 2.2" LCD, spin knob, speaker, headphone
• 1RU rack mount, front-to-back cooling senyap
• Dual redundant AC power supply

Produk ini tersedia dengan sistem Preorder
Estimasi pengiriman : 4-8 minggu
WhatsApp
Blackmagic Design — IP Video Bridge

Blackmagic StudioBridge 100G1 Kamera → Sistem Redundant. 2 Kamera → 1 Koneksi. Satu Unit.

Bridge SMPTE-2110 yang mengonversi satu koneksi 100G Ethernet dari kamera atau perangkat IP ke dalam sistem broadcast 100G yang redundant secara penuh. Mendukung dua koneksi kamera 100G yang dapat digabung jika total bandwidth tidak melebihi 100 Gb/s, dilengkapi channel 10G Ethernet terpisah untuk aksesori, dedicated NMOS control port, dan dual redundant power supply — solusi jembatan yang ringkas untuk kamera 100G ke infrastruktur broadcast IP berskala besar.

100G→Dual 100G Redundant 2× Camera Port SMPTE 2022-7 10G Accessory Port NMOS IS-04/IS-05 HD · Ultra HD Dual Redundant PSU 1RU Rack Mount
1→2×100G
Fungsi Utama
Single 100G camera
→ redundant 100G pair
2cam
Camera Port
Digabung jika total
bandwidth ≤ 100 Gb/s
10G
Accessory Port
Channel terpisah
untuk aksesori
1RU
Form Factor
Front-to-back cooling
dual redundant PSU
Deskripsi Produk

Blackmagic StudioBridge 100G adalah bridge SMPTE-2110 yang dirancang untuk mengintegrasikan kamera atau perangkat 100G Ethernet tunggal ke dalam sistem broadcast IP yang menggunakan redundansi SMPTE 2022-7 dengan dual 100G Ethernet. Kamera seperti URSA Cine 12K 100G hanya memiliki satu port 100G — sedangkan sistem broadcast berskala besar membutuhkan dua jalur 100G terpisah untuk redundansi penuh. StudioBridge 100G menjembatani kesenjangan ini: satu koneksi 100G dari kamera masuk, dua koneksi 100G redundant keluar ke infrastruktur broadcast.

Unit ini juga mendukung dua koneksi kamera 100G yang dapat digabungkan selama total bandwidth keduanya tidak melebihi 100 Gb/s — memungkinkan dua kamera seperti URSA Cine 12K 100G terhubung ke satu StudioBridge sebelum masuk ke sistem redundant. Channel 10G Ethernet terpisah tersedia untuk aksesori tanpa mengganggu lalu lintas video. Dedicated NMOS control port memisahkan kontrol routing dari media network, dan dual redundant AC power supply memastikan keandalan operasi broadcast non-stop.

Use case utama: Kamera URSA Cine 12K 100G (satu port 100G) dihubungkan ke StudioBridge 100G, yang kemudian menghasilkan dua output 100G Ethernet terpisah ke dua switch jaringan berbeda — memberikan full SMPTE 2022-7 Seamless Protection Switching ke kamera yang secara fisik hanya memiliki satu port 100G.
Fitur Utama & Keunggulan
Bridge single 100G ke dual redundant 100G — SMPTE 2022-7 penuh
Fungsi inti StudioBridge 100G adalah mengonversi satu koneksi 100G Ethernet SMPTE-2110 dari kamera atau perangkat IP ke sepasang koneksi 100G Ethernet redundant. Dua output 100G dapat dihubungkan ke dua switch fisik yang berbeda, memungkinkan SMPTE 2022-7 Seamless Protection Switching — bila satu jalur gagal, switching terjadi real-time tanpa frame drop, bahkan untuk kamera yang hanya memiliki satu port 100G.
Dua camera port 100G — bisa digabung jika total bandwidth ≤ 100 Gb/s
Unit ini memiliki dua port 100G untuk koneksi kamera. Jika total bandwidth dua kamera tidak melebihi 100 Gb/s, keduanya dapat digabung melalui satu StudioBridge — misalnya dua kamera URSA Cine 12K 100G yang masing-masing menggunakan bandwidth lebih rendah dari 50 Gb/s. Ini menjadikan StudioBridge 100G solusi yang sangat efisien untuk sistem multi-kamera dengan budget infrastruktur terbatas.
Channel 10G Ethernet terpisah — untuk aksesori tanpa ganggu media network
Port 10G Ethernet dedicated tersedia untuk menghubungkan aksesori seperti tally system, intercom, atau perangkat kontrol lainnya — sepenuhnya terpisah dari jalur video 100G. Ini memastikan traffic aksesori tidak pernah bersaing dengan bandwidth video dalam infrastruktur broadcast yang padat.
Dedicated NMOS control port — isolasi traffic routing dari media network
Port NMOS dedicated via RJ45 terpisah memungkinkan konfigurasi routing via NMOS IS-04/IS-05 tanpa mencampurkan lalu lintas control dengan media network 100G. Mendukung NMOS IS-04 v1.3.2 untuk discovery dan registration, NMOS IS-05 v1.1.2 untuk connection management, dan Natural Grouping (BCP-002-01) untuk integrasi dengan sistem routing broadcast berbasis NMOS.
1RU — dual redundant AC PSU, front-to-back cooling, front panel LCD

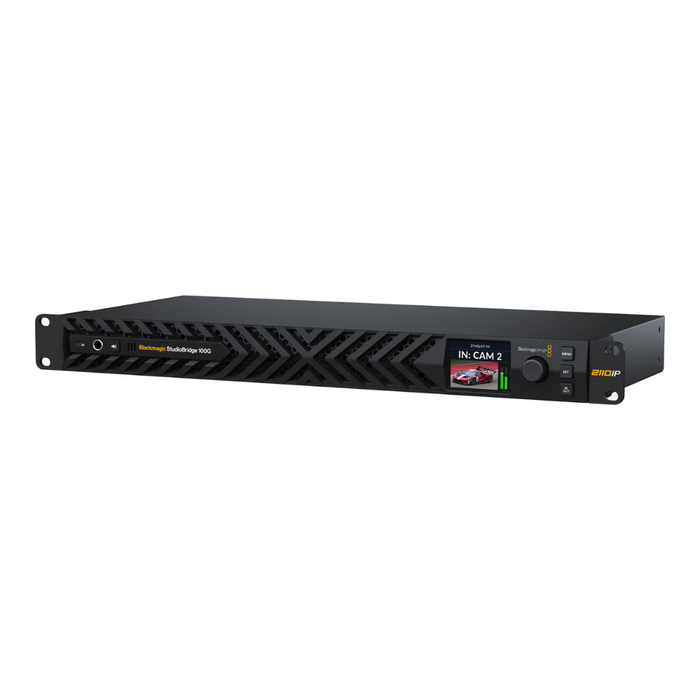

Desain 1RU yang ringkas dengan dual redundant AC power supply untuk keandalan broadcast 24/7 tanpa titik kegagalan tunggal pada power. Front-to-back cooling yang senyap ideal untuk control room dan OB van. Front panel 2.2" color LCD dengan spin knob dan tombol kontrol memberikan monitoring status dan akses menu langsung dari unit, dilengkapi speaker dan headphone jack untuk audio confidence monitoring.
Mendukung HD dan Ultra HD 2160p60 — PTP sync IEEE 1588-2008
Mendukung seluruh standar HD dan Ultra HD hingga 2160p60 dengan auto-detection format yang masuk. Sinkronisasi waktu frame-accurate via Precision Time Protocol sesuai IEEE 1588-2008 (PTP v2), ST 2059-1, dan ST 2059-2 — kompatibel penuh dengan ekosistem SMPTE-2110 broadcast dan sistem PTP grandmaster clock skala besar.
Koneksi Kamera & Bridge
Camera port2× 100G QSFP28 — koneksi kamera (dapat digabung jika total bandwidth ≤ 100 Gb/s)
Broadcast port2× 100G QSFP28 — output redundant ke sistem broadcast SMPTE 2022-7
Accessory port1× 10G Ethernet RJ45 — channel terpisah untuk aksesori
NMOS control port1× RJ45 dedicated — terpisah dari media network
Computer interfaceUSB-C — setup dan firmware update
Standar Video yang Didukung
HD720p50 · 720p59.94 · 720p60 · 1080i50 · 1080i59.94 · 1080i60 · 1080p23.98 · 1080p24 · 1080p25 · 1080p29.97 · 1080p30 · 1080p50 · 1080p59.94 · 1080p60 · 1080PsF25 · 1080PsF29.97 · 1080PsF30
Ultra HD2160p23.98 · 2160p24 · 2160p25 · 2160p29.97 · 2160p30 · 2160p50 · 2160p59.94 · 2160p60
Auto-detectionHD dan Ultra HD — otomatis terdeteksi
Redundansi & IP Compliance
RedundansiSMPTE ST 2022-7 Seamless Protection Switching — via dual 100G broadcast port
SMPTE 2110-20Uncompressed video — IGMP v2
SMPTE 2110-21Traffic shaping — Sender: Narrow · Receiver: Narrow, Wide Synchronous, Asynchronous
SMPTE 2110-30PCM audio — Conformance level: Level C
SMPTE 2110-40Ancillary data — RP 188/SMPTE 12M-2, closed captioning, HDR static metadata
PTPIEEE 1588-2008 (PTP v2) · ST 2059-1 · ST 2059-2
NMOS Compliance
NMOS IS-04v1.3.2 — Discovery and Registration · Peer-to-peer via mDNS/DNS-SD
NMOS IS-05v1.1.2 — Connection Management
NMOS BCP-002-01Natural Grouping
NMOS BCP-004-01Receiver capabilities
Audio & Monitoring
Audio sampling48 kHz · 24-bit
Audio monitoringFront panel speaker built-in · 1× headphone jack
Embedded audio16 channel per stream
Front Panel & Kontrol
Display2.2" color LCD — monitoring video, audio, video standard, timecode, menu
Kontrol panelSpin knob + tombol kontrol — navigasi menu dan pengaturan
Audio monitoringBuilt-in speaker + headphone jack
Lokalisasi13 bahasa — termasuk Indonesia
Power & Fisik
Form factor1RU rack mount
CoolingFront-to-back — senyap untuk rack di control room

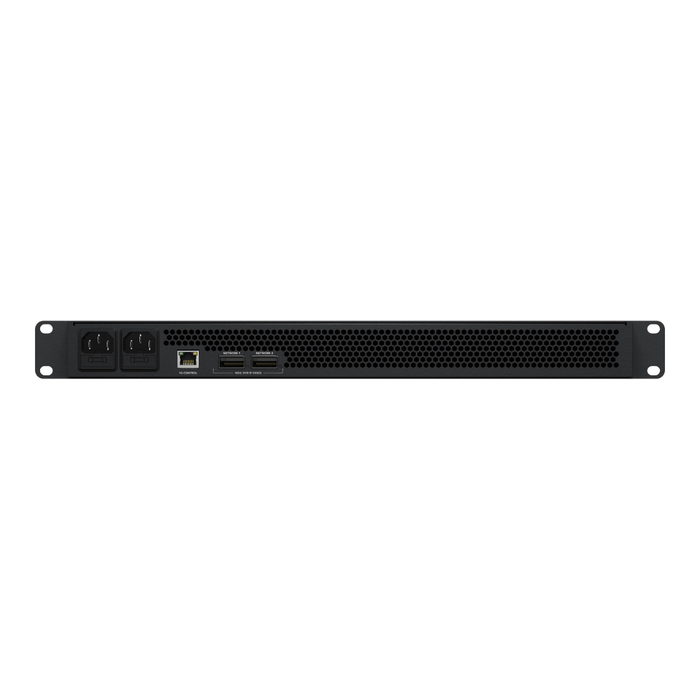

Power supplyDual redundant AC · 100–240V 50/60Hz · 2× IEC C14
Suhu operasi5° – 40°C
Suhu penyimpanan-20° – 60°C
Kelembapan0% – 90% non-condensing
Software & Garansi
macOSMac 15.0 Sequoia · Mac 26.0 Tahoe atau lebih baru
WindowsWindows 10 dan 11
Garansi1 Tahun Limited Manufacturer's Warranty
  • ✓Blackmagic StudioBridge 100G — unit bridge
  • ✓Welcome wallet dengan QR code untuk download software
Tidak termasuk dalam paket:
Kabel 100G QSFP28 · Kabel RJ45 untuk 10G accessory port dan NMOS control port · Kabel USB-C · Rack mounting ears (periksa ketersediaan di reseller)
Untuk full SMPTE 2022-7 redundancy, hubungkan dua output 100G broadcast port ke dua switch jaringan fisik yang berbeda dan sepenuhnya terpisah. StudioBridge 100G kompatibel dengan kamera Blackmagic URSA Cine 12K 100G dan seluruh ekosistem 100G Blackmagic Design termasuk Blackmagic Ethernet Switch 820 dan ATEM 4 M/E Constellation IP.
