Blackmagic Design StudioBridge 10G PWR

Blackmagic Design StudioBridge 10G PWR

SKU CONVNVIPR/SBB10X8P
by Blackmagic Design
Rp 55.380.000 - Rp 55.380.000
Rp 55.380.000
Rp 55.380.000 - Rp 55.380.000
Rp 55.380.000
Termasuk PPN 11%

Fitur utama

• 8× 10G Ethernet RJ45 → dual redundant 100G — SMPTE 2022-7 penuh
• 90W PoE++ per port — power kamera & converter via kabel Ethernet
• 4× power supply internal terpisah — distribusi independen per 2 port
• Dual 100G QSFP28 output — bridge langsung ke switch 100G atau ATEM Constellation IP
• Dedicated NMOS IS-04/IS-05 control port terpisah
• PTP clock sync — IEEE 1588-2008, ST 2059-1 & ST 2059-2
• Mendukung HD dan Ultra HD hingga 2160p60 — auto-detect
• Front panel 2.2" LCD, spin knob, speaker, headphone
• 2RU rack mount, front-to-back cooling senyap

Produk ini tersedia dengan sistem Preorder
Estimasi pengiriman : 4-8 minggu
WhatsApp
Blackmagic Design — IP Video Bridge

Blackmagic StudioBridge 10G PWR8× 10G Ethernet → Dual Redundant 100G. 90W PoE++ per Port.

Bridge SMPTE-2110 yang menggabungkan 8 koneksi 10G Ethernet terpisah ke dalam sistem broadcast 100G redundant — memungkinkan hingga 8 kamera atau converter 10G terhubung langsung ke infrastruktur 100G SMPTE 2022-7. Setiap port 10G Ethernet dilengkapi PoE++ 90W sehingga kamera dan converter dapat diberi daya langsung dari kabel Ethernet tanpa power supply terpisah. Dilengkapi 4 power supply internal terpisah, dedicated NMOS control port, dan desain 2RU dengan front-to-back cooling.

8× 10G → Dual 100G 90W PoE++ per Port SMPTE 2022-7 SMPTE-2110 Native NMOS IS-04/IS-05 HD · Ultra HD 4× Internal PSU 2RU Rack Mount
8×10G
Port Input
RJ45 PoE++ 90W
per port
90W
PoE++ per Port
Power kamera &
converter via Ethernet
2×100G
Output Redundant
SMPTE 2022-7
Seamless Switching
2RU
Form Factor
4× internal PSU
front-to-back cooling
Deskripsi Produk

Blackmagic StudioBridge 10G PWR adalah bridge SMPTE-2110 yang dirancang untuk menghubungkan perangkat 10G Ethernet ke dalam sistem broadcast 100G redundant secara penuh. Perangkat 10G Ethernet — seperti Blackmagic Studio Camera, converter, atau monitor IP — yang hanya memiliki satu koneksi 10G dapat dengan mudah diintegrasikan ke dalam sistem besar yang menggunakan redundansi SMPTE 2022-7 dengan dual 100G Ethernet, cukup dengan mencolokkan kabel RJ45 ke StudioBridge 10G PWR.

Keunggulan utamanya adalah 90W PoE++ pada setiap port 10G Ethernet — total 8 port, masing-masing mampu menyuplai daya penuh ke kamera studio atau converter tanpa memerlukan power supply terpisah. Empat power supply internal terpisah memastikan setiap dua port mendapatkan sumber daya independen sehingga beban power terdistribusi merata dan keandalan sistem terjaga. Dedicated NMOS control port memisahkan traffic routing dari media network, dan output dual 100G QSFP28 memberikan full SMPTE 2022-7 Seamless Protection Switching ke infrastruktur broadcast yang lebih besar.

"The StudioBridge 10G PWR is powerful enough to connect and power 8 Studio Cameras from a single converter. That's a lot of power and we think customers are going to love how simple it makes building large-scale camera systems with full redundancy!" — Grant Petty, CEO Blackmagic Design (NAB 2026)
Fitur Utama & Keunggulan
8× 10G Ethernet RJ45 → dual redundant 100G — SMPTE 2022-7 penuh
Delapan port 10G Ethernet RJ45 digabungkan menjadi sepasang output 100G Ethernet redundant. Ini memungkinkan hingga 8 perangkat 10G terpisah — kamera, converter, atau monitor IP — untuk bergabung ke dalam sistem broadcast 100G dengan full SMPTE 2022-7 Seamless Protection Switching. Bila satu jalur 100G gagal, switching terjadi real-time tanpa frame drop.
90W PoE++ per port — power kamera dan converter via Ethernet
Setiap dari 8 port 10G Ethernet menyediakan 90W PoE++ — cukup untuk memberi daya penuh ke Blackmagic Studio Camera, converter 10G, atau perangkat IP lainnya langsung dari kabel Ethernet. Ini mengeliminasi kebutuhan power supply terpisah per perangkat, menyederhanakan instalasi dan mengurangi jumlah kabel di rack secara drastis. Cocok untuk deployment di studio besar, OB van, dan venue live event.
4× power supply internal terpisah — distribusi power independen per pasang port
Empat power supply internal yang sepenuhnya independen memastikan setiap dua port 10G mendapatkan sumber daya sendiri. Arsitektur ini mencegah satu kegagalan power supply memengaruhi lebih dari dua perangkat yang terhubung, memberikan lapisan keandalan ekstra di atas redundansi jaringan SMPTE 2022-7 yang sudah ada.
Dual 100G QSFP28 output — bridge langsung ke switch 100G atau ATEM Constellation IP
Dua output 100G QSFP28 terhubung ke infrastruktur broadcast 100G yang lebih besar — misalnya Blackmagic Ethernet Switch 820 atau langsung ke ATEM 4 M/E Constellation IP. Kedua output membawa stream identik untuk SMPTE 2022-7, dan idealnya dihubungkan ke dua switch fisik yang berbeda untuk proteksi maksimal terhadap kegagalan jaringan.
Dedicated NMOS control port — isolasi traffic routing dari media network
Port NMOS dedicated via RJ45 terpisah memungkinkan konfigurasi dan routing via NMOS IS-04/IS-05 tanpa mencampurkan lalu lintas kontrol dengan traffic video. Mendukung NMOS IS-04 v1.3.2 untuk discovery dan registration, NMOS IS-05 v1.1.2 untuk connection management, serta Natural Grouping dan Receiver Capabilities untuk integrasi penuh dengan sistem routing broadcast berbasis NMOS.

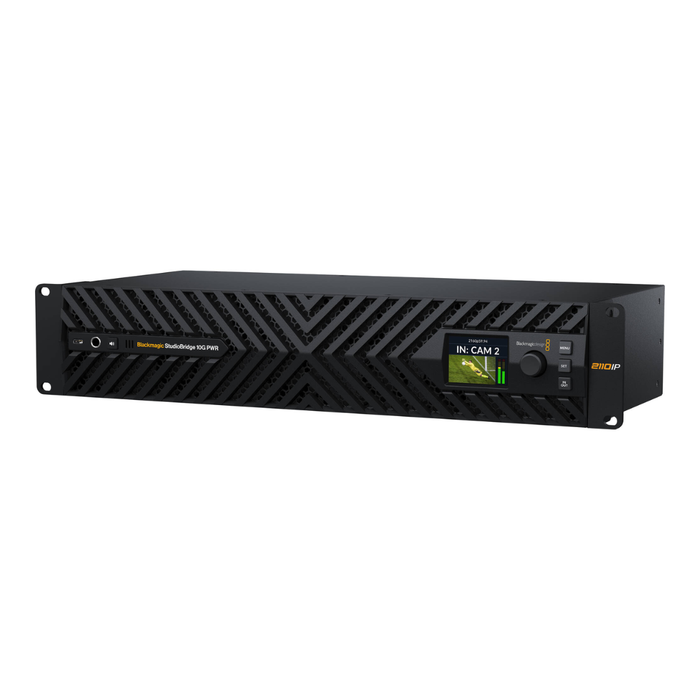

2RU — front-to-back cooling senyap, front panel LCD, speaker, headphone
Desain 2RU yang solid dengan front-to-back cooling untuk operasi senyap berkelanjutan di rack control room. Front panel 2.2" color LCD dengan spin knob dan tombol kontrol memberikan monitoring real-time status jaringan, video, dan audio. Speaker built-in dan headphone jack memungkinkan audio confidence monitoring langsung dari unit tanpa peralatan tambahan.

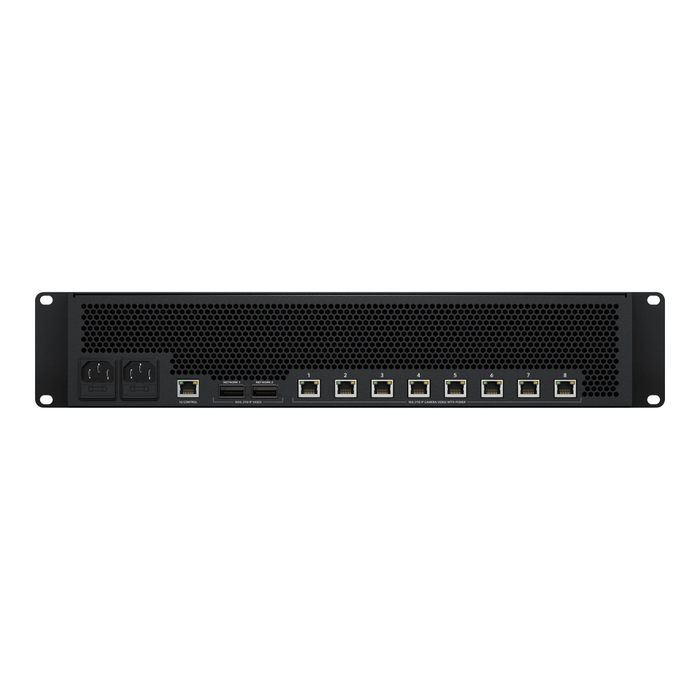

Koneksi & Port
10G input port8× 10G Ethernet RJ45 — PoE++ 90W per port · auto-detect HD dan Ultra HD
100G output port2× 100G QSFP28 — output redundant SMPTE 2022-7 ke infrastruktur broadcast
NMOS control port1× RJ45 dedicated — terpisah dari media network
Computer interfaceUSB-C — setup dan firmware update
PoE++ Power
PoE++ per port90W PoE++ — pada setiap 8 port 10G RJ45
Total power outputHingga 720W PoE++ total (8 port × 90W)
Perangkat yang didukungBlackmagic Studio Camera · converter 10G · monitor IP · aksesori broadcast PoE++
Standar Video yang Didukung
HD720p50 · 720p59.94 · 720p60 · 1080i50 · 1080i59.94 · 1080i60 · 1080p23.98 · 1080p24 · 1080p25 · 1080p29.97 · 1080p30 · 1080p50 · 1080p59.94 · 1080p60 · 1080PsF25 · 1080PsF29.97 · 1080PsF30
Ultra HD2160p23.98 · 2160p24 · 2160p25 · 2160p29.97 · 2160p30 · 2160p50 · 2160p59.94 · 2160p60
Auto-detectionHD dan Ultra HD — otomatis terdeteksi pada semua port
Redundansi & IP Compliance
RedundansiSMPTE ST 2022-7 Seamless Protection Switching — via dual 100G output port
SMPTE 2110-20Uncompressed video — IGMP v2
SMPTE 2110-21Traffic shaping — Sender: Narrow · Receiver: Narrow, Wide Synchronous, Asynchronous
SMPTE 2110-30PCM audio — Conformance level: Level C
SMPTE 2110-40Ancillary data — RP 188/SMPTE 12M-2, closed captioning, HDR static metadata
PTPIEEE 1588-2008 (PTP v2) · ST 2059-1 · ST 2059-2
NMOS Compliance
NMOS IS-04v1.3.2 — Discovery and Registration · Peer-to-peer via mDNS/DNS-SD
NMOS IS-05v1.1.2 — Connection Management
NMOS BCP-002-01Natural Grouping
NMOS BCP-004-01Receiver capabilities
Audio & Monitoring
Audio sampling48 kHz · 24-bit
Audio monitoringFront panel speaker built-in · 1× headphone jack
Embedded audio16 channel per stream
Video Processing
Color spaceRec. 709 · Rec. 2020
SDI metadataRP 188/SMPTE 12M-2 · closed captioning · HDR static metadata
Front Panel & Kontrol
Display2.2" color LCD — monitoring video, audio, status jaringan, menu
Kontrol panelSpin knob + tombol kontrol — navigasi menu dan pengaturan
Audio monitoringBuilt-in speaker + headphone jack
Lokalisasi13 bahasa — termasuk Indonesia
Power & Fisik
Form factor2RU rack mount
CoolingFront-to-back — senyap untuk rack di control room
Power supply internal4× power supply internal terpisah — distribusi independen per pasang port 10G
Power inputAC 100–240V 50/60Hz · IEC C14
Suhu operasi5° – 40°C
Suhu penyimpanan-20° – 60°C
Kelembapan0% – 90% non-condensing
Software & Garansi
macOSMac 15.0 Sequoia · Mac 26.0 Tahoe atau lebih baru
WindowsWindows 10 dan 11
Garansi1 Tahun Limited Manufacturer's Warranty
  • ✓Blackmagic StudioBridge 10G PWR — unit bridge
  • ✓Welcome wallet dengan QR code untuk download software
Tidak termasuk dalam paket:
Kabel 10G RJ45 (Cat6A atau Cat7 direkomendasikan untuk PoE++ 90W) · Kabel 100G QSFP28 · Kabel RJ45 untuk NMOS control port · Kabel USB-C · Rack mounting ears (periksa ketersediaan di reseller)
Untuk full SMPTE 2022-7 redundancy, hubungkan dua output 100G QSFP28 ke dua switch jaringan fisik yang berbeda dan sepenuhnya terpisah. Gunakan kabel Cat6A atau Cat7 untuk koneksi PoE++ 90W agar tidak terjadi penurunan performa daya. StudioBridge 10G PWR kompatibel langsung dengan Blackmagic Ethernet Switch 820 dan ATEM 4 M/E Constellation IP.
