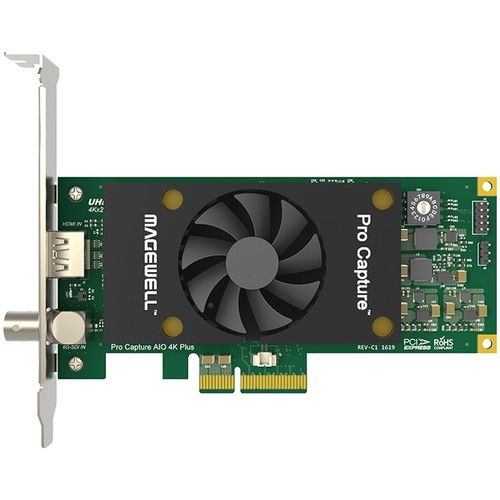

Magewell Pro Capture AIO 4K Plus adalah kartu capture PCIe x4 berprofil rendah yang memungkinkan Anda menangkap satu channel SDI + audio embedded dan HDMI + audio embedded dalam satu perangkat. Kartu ini mendukung ekstraksi informasi pembentukan audio, data status channel audio, informasi timing video, informasi format 3D, serta timecode DSLR Sony/Canon. Kartu ini juga mampu melakukan berbagai pemrosesan video, termasuk cropping, scaling, deinterlacing, konversi aspect ratio, konversi format warna, konversi frame rate video, serta komposisi video OSD.

Fitur Input

• Mendukung auto-scan sumber input video jika sumber utama tidak ada sinyal

• Mendukung pemilihan manual sumber input video

• Mendukung auto/manual pemilihan sumber audio embedded ketika input video berubah

• Mendukung standar crossbar sesuai pilihan sumber video

• Mendukung resolusi input hingga 4096 x 2160 piksel

Fitur HDMI

• Receiver HDMI 594 MHz

• Adaptive HDMI equalizer

• Mendukung EDID yang dapat dikustomisasi

• Mendukung ekstraksi AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames

• Dukungan penuh colorimetry

• Mendukung kedalaman warna 8/10/12-bit

• Mendukung sampling:

  • RGB 4:4:4

  • YCbCr 4:4:4

  • YCbCr 4:2:2

• Mendukung hingga 8-channel audio IEC60958/IEC61937

• Mendukung mode 3D: Side-by-Side Half, Top-and-Bottom, Frame Packing

Fitur SDI

• Cable equalizer terintegrasi mendukung panjang kabel hingga 755 ft untuk sinyal HD

• Mendukung standar SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS

• Mendukung mode 2K (2048 x 1080)

• Mendukung sampling warna RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2

• Mendukung 10/12-bit color depth

• Mendukung ekstraksi SMPTE 352 payload identifier

• Mendukung hingga 8 channel audio mono pada 48 kHz

• Mendukung ekstraksi informasi audio formation & channel status

• Dukungan terbatas untuk 3Gb-DS (hanya stream pertama yang bisa dicapture)

• Dukungan terbatas capture first link dual-link interface:

  • 1080p 50/59.94/60 4:2:2 10-bit → dicapture sebagai 1080i

  • YCbCr 4:4:4 10-bit → dicapture sebagai 4:2:2

  • RGB 4:4:4 → R/B disub-sample

Fitur Pemrosesan Video

• Dua jalur pemrosesan video dengan bandwidth 720 MP/s

• Pemrosesan video 10-bit penuh

• Mode deinterlacing lengkap:

  • Weave

  • Blend top & bottom field

  • Top field only

  • Bottom field only

• Pemilihan aspect ratio input/output: otomatis atau manual

• 3 mode konversi aspect ratio:

  • Ignore (anamorphic)

  • Cropping

  • Padding (letterbox atau pillarbox)

• Pemilihan format warna dan quantization range input/output (otomatis/manual)

• Mendukung color space: RGB, YCbCr 601, YCbCr 709, YCbCr 2020

• Mendukung Limited/Full quantization range

• Mendukung Limited/Full/Extended gamut saturation range

• Mendukung gambar OSD PNG (hingga 2048 x 2048)

• Mendukung dynamic RGBA OSD image loading via SDK

Beberapa Kartu dalam Satu Sistem

• Mendukung penggunaan banyak kartu dalam satu komputer

• Rotary switch onboard untuk mengatur nomor kartu (0–F)

• Device tree hardware akan menampilkan nama sesuai nomor kartu

• Nama device video & audio di software akan menyertakan nomor kartu

Multiple Capture Streams

• Tidak ada batas jumlah stream dari satu channel input

• Setiap stream dapat memiliki pengaturan independen:

  • Cropping

  • Aspect ratio

  • Format warna

  • Resolusi

  • Frame rate

  • Deinterlacing

  • Color adjustment

Dukungan Ultra-Low Latency

• Latensi hanya 64 video lines

• Partial notification mode (via SDK)

Sinkronisasi Timestamp & AV

• Hardware clock resolusi tinggi 100ns

• Audio frame (192 samples) dan video frame diberi timestamp

• Clock hardware antar kartu dapat disinkronkan via SDK

Video Output SG-DMA

• Auto-detection untuk Intel tiled GPU surface

• Mendukung DirectGMA (AMD)

• Mendukung GPUDirect (NVIDIA)

• Bandwidth DMA:

  • 1600 MB/s per channel (PCIe 2.x)

  • 800 MB/s per channel (PCIe 1.x)

SDK

• Pro Capture SDK for DirectShow (Windows)

• Pro Capture SDK for DirectKS untuk performa maksimal (Windows)

Pengaturan Driver Windows

• Semua opsi dapat dikontrol melalui tiga level registry key (global, produk, device)

• Nama filter video, audio, dan crossbar dapat dikustomisasi via registry

Upgrade Firmware

• Banyak kartu bisa di-upgrade sekaligus

• Upgrade tanpa perlu mematikan sistem (jika tidak sedang digunakan)

• Jika terjadi mati listrik/error saat upgrade, firmware otomatis kembali ke versi awal (mulai firmware 1.21 ke atas)

• Magewell Pro Capture AIO 4K Plus Capture Card (1-Channel)
• Low Profile Bracket
