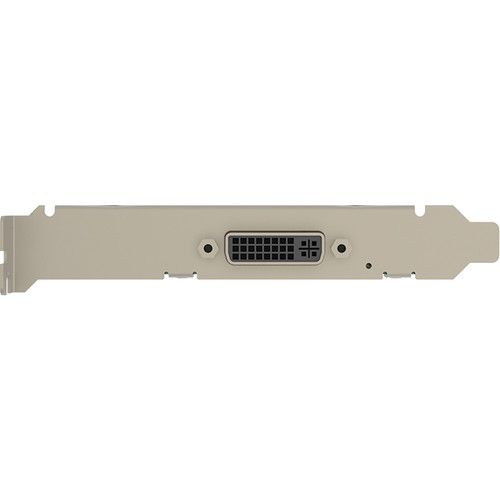

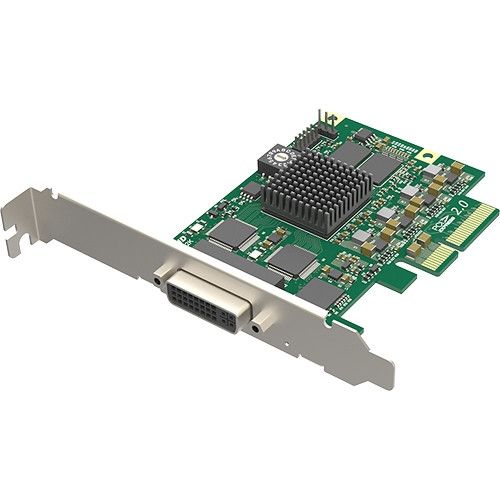

Rekam video beresolusi 4K menggunakan Magewell Pro Capture DVI 4K Capture Card yang berdesain low-profile ini. Kartu capture PCI Express x4 ini kompatibel dengan format video DCI 4K dan UHD hingga 4096 x 2160, dan dilengkapi satu input DVI-D (single atau dual-link). Untuk input HDMI, Anda dapat menggunakan adaptor DVI-D ke HDMI 1.4 opsional (tidak termasuk dalam paket). Perangkat ini memungkinkan Anda menangkap video uncompressed dari output DVI-D atau HDMI 1.4 kamera atau switcher ke komputer untuk kebutuhan recording, editing, atau streaming.

Magewell Pro Capture DVI 4K kompatibel dengan sistem Windows, macOS, dan Linux. Perangkat ini mendukung ekstraksi data seperti format audio, status channel audio, informasi timing video, timecode DSLR Sony dan Canon, serta informasi 3D-format. Beberapa jenis color space 8-bit dan 10-bit juga didukung penuh. Fitur pemrosesan video meliputi konversi frame rate, cropping, scaling, deinterlacing, dan konversi aspect ratio. Dalam satu sistem, Anda dapat menggunakan banyak kartu Magewell seri 1160 dan memberikan nomor identifikasi pada masing-masing kartu.

Fitur Khusus HDMI

• Dual 165 MHz HDMI receiver

• Adaptive HDMI equalizer

• Mendukung EDID yang bisa dikustomisasi

• Ekstraksi AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames

• Dukungan penuh untuk colorimetry

• Mendukung sinyal single-link DVI atau HDMI dengan pixel rate hingga 165 MHz

• Mendukung sinyal dual-link DVI dengan pixel rate hingga 330 MHz

• Mendukung ekstraksi informasi format audio & status channel

• Mendukung ekstraksi informasi timing video

• Mendukung ekstraksi informasi format 3D

• Mendukung ekstraksi timecode DSLR Sony/Canon

• Mendukung mode 3D: Side-by-Side Half, Top-and-Bottom, dan Frame Packing

Dukungan Format Capture Video

• Resolusi capture hingga 4096 × 2160 piksel

• Frame rate capture hingga 144 fps
  (Frame rate aktual tergantung bandwidth PCIe dan resolusi gambar)

Format 4:2:0 8-bit

• NV12

• I420

• YV12

Format 4:2:2 8-bit

• YUY2

• YUYV

• UYVY

Format 4:4:4 8-bit

• V308

• IYU2

• V408

• BGR24

• BGR32

Format 4:4:4 10-bit

• V410

• Y410

Format capture tambahan tersedia melalui Pro Capture SDK for DirectKS.

Fitur Pemrosesan Video

Perangkat ini memiliki dua jalur pemrosesan video, masing-masing dengan bandwidth pemrosesan sekitar 360 MP/s, dan mendukung pemrosesan video 10-bit penuh.

• Cropping & Scaling Video

• De-interlacing (pilihan lengkap):

• Weave

• Blend top & bottom field

• Top field only

• Bottom field only

• Konversi Aspect Ratio

• Pemilihan manual/otomatis aspect ratio input

• Pemilihan manual/otomatis aspect ratio output

• 3 mode konversi:

  • Ignore (Anamorphic)

  • Cropping

  • Padding (Letterbox / Pillarbox)

• Konversi Format Warna

• Pengaturan manual/otomatis color format & quantization range (input dan output)

• Mendukung color space:

  • RGB

  • YCbCr 601

  • YCbCr 709

  • YCbCr 2020

• Mendukung quantization range: Limited & Full

• Mendukung saturation range: Limited, Full, Extended Gamut

• Konversi Frame Rate Video

• Video OSD Composition

• Mendukung PNG OSD image hingga 4096 × 2160

• Mendukung dynamic loading RGBA OSD image via SDK

• Magewell Pro Capture DVI 4K Video Capture Card
• Low-Profile Bracket
